Elektrik dağıtım ve güç trafoları yük altında çalışırken üzerinden akım geçen çekirdek ısınır.
Bu ısının trafoya zarar vermesini engellemek için trafo yağının soğutulmasında dalga duvarlar kullanılır.
Dalga duvarlar yağın dış ortam yüzeyi ile temas yüzeyini arttırarak etkin bir soğutma sağlar.

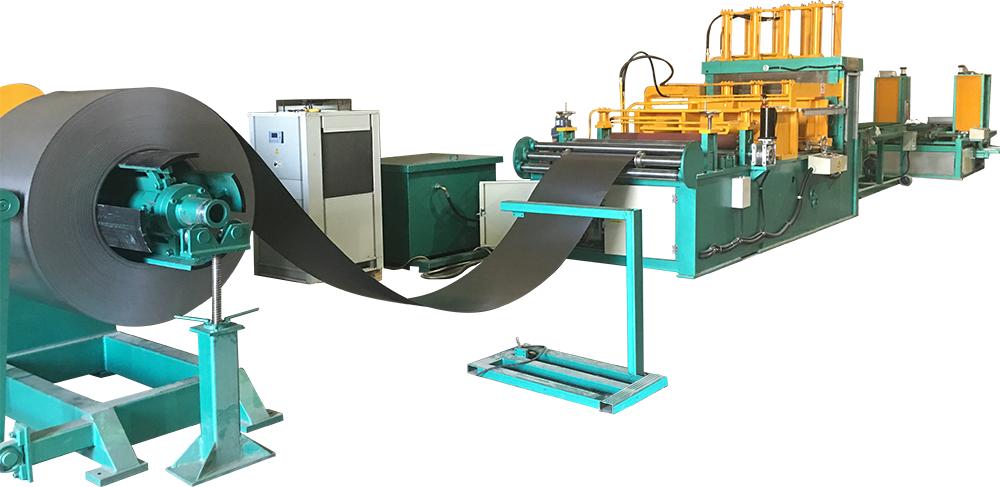

1300/1600mm Dalga Duvar Makinası, elektrik trafolarının kazanlarında bulunan dalga duvarları çelik sacdan bükmeye yarayan makinadır.
PLC programlayıcısına, dokunmatik ekran ile girilen parametrelere göre otomatik üretim yapabilmektedir.
Büküm yapabileceği sac kalınlığı 1,0 – 1,5 mm
Sac genişliği 300~1300/1600mm
Dalga iç boşluğu 6mm
Dalga yüksekliği 50 – 400mm
Dalgalar arası mesafe ≥40mm dir.

Dalgaduvar parkuru,

1. Rulo sac açıcı : Rulo sacın otomatik açılmasını sağlayan sistemdir.
2. Dalgaduvar saclarının kıvrılması (Katlama Ünitesi) : Rulo makinesinin sürdüğü sacın bıçak yardımı ile kıvrıldığı ünitedir.
3. Dalgaduvar dilimi kesme makinesi : Muhtelif ebatlarda Dalgaduvar dilimlerini kesmek için kullanılır.
4. Dalgaduvar kaynak dikişi (Otomatik kaynak istasyonu) : Dalgaduvarların kenar kaynak dikişlerinin robot ile yapıldığı sistemdir.
5. Dalgaduvara şerit atılması : Dilim ara mesafelerinin korunması amacı ile yapılan işlemdir.
6. Dalgaduvar punta işlemi (Sıvama punta kaynağı) : Muhtelif Dalgaduvarların noktasal kaynak yapıldığı işlemdir.
7. Dalgaduvarların kenar bükümleri : Müşteri isteğine göre dalgaduvarların kenar bükümlerinin yapıldığı adımdır. (0°,45°,90°,180°)
8. Dalgaduvara yuvarlak mil kaynatılması : Ürünlerin esnememesi için uygulanan sistemdir.

KONTROL SİSTEMİ

Hidrolik kontrol sistemi:
Hidrolik kontrol sistemi, yağ tankı, motor, pompa, filtre ve ayar vanalarından oluşmaktadır.
Hidrolik sistem rulo taşıyıcı, rulo açıcı, dalga duvar makinası ve asansörlü çıkış tezgahının çalışmasında kullanılmaktadır.

Elektrik kontrol sistemi:
Elektrik kontrol sistemi kontrol kabini ve renkli dokunmatik ekrandan oluşmaktadır.
Elektrik kontrol kabini dahili soğutma sistemine sahiptir.
Sac beslemesi servo motorlarla kontrol edilmektedir.
Kontrol kabini çeşitli buton ve ışıklı göstergelerden oluşacaktır.
Bilgisayar sistemi üretilecek dalga duvar ebatlarının girilmesini sağlamaktadır.
Dokunmatik ekranda bulunacak hata ekranı ile hata görüntüleme sistemi olacaktır.
Sac gönyeleme sistemi manuel çalışmaktadır.

NOT: Talep üzerine farklı özelliklere sahip makinelerin tasarım ve üretimi yapılabilir.
